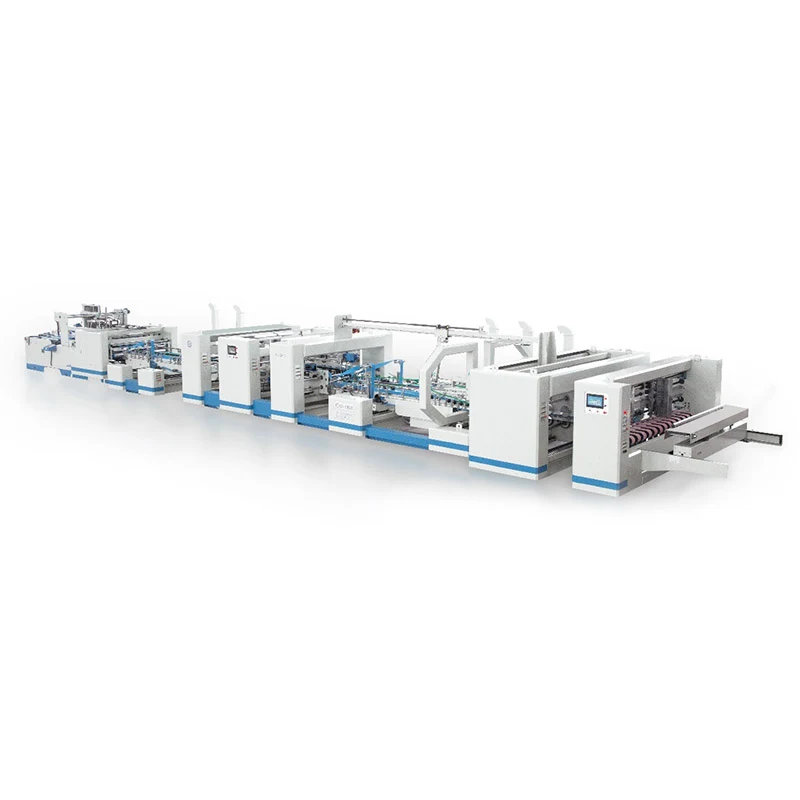

Höghastighets automatisk korrugerad kartong limmaskin och symaskin (D-serien)
Modell |
A (min) |
A (max) |
B (min) |
B (max) |
C (min) |
C (max) |
D (min) |
D (max) |
Driva |
Nettovikt |
Maskinstorlek (LxBxH) |
GS-2400-D |
300 |
800 |
200 |
700 |
1100 |
2400 |
330 |
1200 |
40KW |
16T |
17x3,5x2,2 (m) |
GS-2800-D |
300 |
850 |
200 |
750 |
1100 |
2800 |
330 |
1200 |
42KW |
17T |
17x4,05x2,2 (m) |
GS-3200-D |
350 |
1050 |
180 |
850 |
1350 |
3200 |
330 |
1600 |
80KW |
23T |
27x4,8x2,3 (m) |
Matningsenhet (kartongens riktning) |
Poängenhet |
Fällbar enhet |
14 sugpappersbälten (100 mm breda) för kartongöverföring. Justerbart bältesavstånd via spännhjul för olika kartongbredder. Uteffekt via präglingshjul. Manuellt justerbara sidobafflar för olika bredder. 3 justerbara pappers-out knivar för varierande kartongtjocklek. Varje bälte kan flyttas åt vänster eller höger för exakt positionering. |
Två justerbara styrplattor (för olika kartongstorlekar). elektrisk tryckjustering baserat på tjocklek. fyra platta remmar för transmission inuti tryckrullen för smidig och vertikal överföring. Platta bälten pressar kartongen från toppen och botten, vilket säkerställer vertikal rörelse och förhindrar snedställning. En förpressande hjulsats och två pressrullar. Datorstyrda tryckhjul säkerställer exakt justering Ytterligare pressning på raderna 2 och 4 för förbättrad kartongformning |
Limapplikatorer justeras baserat på kartongens form. Limsystem inkluderar gummi- och presshjul. Motorer justerar styrplattor. Bälten viker kartong i 180 grader. Styrhjul säkerställer smidig vikning. Motorer säkerställer smidig drift. Sugspår stabiliserar bälten. kartongformningen är justerbar på oberoende motorer. De förskurna linjerna 2 och 4 trycks ned efter vikning för att säkerställa perfekt fyrkantig kartongformning. tillplattande hjul som förhindrar ojämn höjd efter gjutning. Installation av fjäderplåtslåda sparar tid. |
|
|
|
Korrigeringsenhet |
Staplare |
Syenhet (komplett import från Italien) |
Kartongen går in i korrigeringsenheten; justerbara bälten minskar avvikelsen. Styrplattor justerar kartongförseglingsstorleken. Klaff och baffel säkerställer snabb hastighet med lågt ljud. Datorn styr tryckboxen för effektiv drift. Servokorrigeringssystem ger ytterligare justering. Pekskärmsgränssnitt för snabb och användarvänlig drift. |
Automatisk placering av kartong fram och bak. Helautomatisk, handsfree-drift. Omkopplingsbart leveransläge för små partier. Anpassningsbart tömningssystem för att möta kundens behov. Enkla justeringar för olika kartongtyper (A, B, E, trelager, femlager). Staplingshöjd upp till 1650 mm för maximal effektivitet. |
Korrektionsblock installerat vid sömkorrektion, integrerat med servokorrigering. Italienskt höghastighetssvängande sömhuvud, fiberoptiskt driven med datorstyrd servo. Syhastigheten överstiger 1000 spikar/min för kontinuerlig sömnad i hög hastighet. Syhuvudlyft för limningsläge; kartongtransport med fast hastighet. Syenhet synkroniserad med värdmaskin. Kartonger matas av två 80 mm breda remmar med justerbart tryck för tjocklek. |
|
|
|
