Senaste ankomsten av automatisk dubbelhuvud anilox uv-beläggningsmaskin. Designad med användning av material av högsta kvalitet och ny teknik i NEW STAR - Kinas tillverkare. Tillåter uv, vattenbas, soft touch, matt och glansig beläggning... Speciellt för högkvalitativa fintryck bearbetade av storskaliga fabriker.
Automatisk dubbelhuvud anilox uv-beläggningsmaskin är en innovativ och säker lösning för att möjliggöra vattenbasbeläggning och soft touch-beläggning av papper. NEW STAR är en global tillverkare och exportör av automatisk dubbelhuvud anilox uv-beläggningsmaskin. I Kina kan du anpassa dina behov för att hitta de mest lämpliga beläggningsmaskinerna till bästa pris.
SGUV-800/1200 Automatisk dubbelhuvud anilox uv-beläggningsmaskin är den första inhemska produkten utvecklad av Feihua, som undergräver den traditionella gummivalsbeläggningen.
Den senaste aniloxbeläggningsprocessen: lös helt fenomenet apelsinskal och korn!
Modell |
SGUV-800 |
SGUV-1200 |
Max. arkstorlek |
820*1000mm |
1200*1000mm |
Min. Bladstorlek |
270*270 mm |
300*300 mm |
Ark Vikt |
250~500g/m2 |
250~500g/m2 |
Ark Vikt |
128~500g/m2 |
128~500g/m2 |
Fart |
5~100m/min |
5~100m/min |
Fart |
5~60m/min |
5~60m/min |
Kraft |
45Kw |
50 kW |
UV-lampa |
3stx8Kw |
3stx9,75Kw |
IR-lampa |
18stx1,5Kw |
18stx1,5Kw |
Pappersmatningshöjd |
1100 |
1100 |
Höjd på pappersbunten |
1050 |
1050 |
Vikt |
6000 kg |
65 000 kg |
Dimensionera |
16500x1850x20000mm |
16500x2050x2000mm |
Gäller för Solve högkvalitativa fina produkter: vattenbaserad olja, soft touch-olja, anti-repolja, filmersättningsolja, etc.
1: Aniloxvals med stor diameter, direkt beläggning, inget behov av att överföra gummivals, kan säkerställa tjockleken på oljan på papperet, även utan apelsinskal
2: Den slutna skrapan används för att cirkulera oljan inuti oljekretsen utan utflöde av olja, vilket effektivt kan minska oljeförlust och förångning.
3: De övre och nedre rullarna drivs av oberoende motorer, utan mekaniska mellanrum, vilket kan säkerställa att inga ränder i beläggningen.
4: Pressningen av rullarna styrs av servomotorer, tjockleken på gapet ställs in direkt på pekskärmen och gapet styrs av servomotorn, vilket gör kontrollen mer exakt och driften enklare!
5: Hög intelligensnivå, startacceleration med en knapp, bekvämare och effektivare än traditionell segmenterad kontroll!
6: Skafthuvudet är 55 mm stort, vilket är stabilare och fastare än de traditionella 35 mm under hög hastighet, utan deformation och bra beläggningseffekt!
1. Automatisk pappersmatningssektion
Pappersmataren är en viktig del av bestrykningsmaskinen. Pappersmatarens funktion är att automatiskt, exakt, stadigt och periodiskt separera arken ett efter ett och kontinuerligt skicka dem till de vanliga positioneringsdelarna.
Pappersmatningsmetoden för denna maskin är kontinuerlig pappersmatning, som har fördelarna med hög automatisering, kompakt struktur, bra prestanda, bekväm drift, exakt pappersmatning och hög precision. Huvudkomponenterna i pappersmataren är pappersmatningsbryggan, pappersmatningshuvudet, staplingsbordet, lyftsystemet och transmissionssystemet.
Använd ett oljefritt sugsystem för vakuumluftpump
(2) Höghastighetsoffsetpressmatare (12000 ark/timme) för att säkerställa snabb och stabil drift
(3) Frekvensomvandlingshastighetskontroll av pappersmatning
(4) Pappersmatningsbordet i produktionslinjen är placerat och transporterat med vakuumsug för att säkerställa smidig, snygg och stabil transport.
(5) Utfodringsbordets övre och nedre skyddsanordningar; manuella snabba lyft;
(6) Pappersmatningsbordet fyller automatiskt på pappersmatningssystemet;
(7) Bifogad kontrollenhet för dubbla ark: detektering och avstängningssystem för dubbel eller flera arkmatning: använd induktionen av säkerhetsspänningsdetektorn för att detektera dubbla eller flera pappersark;
2. Grundläggande oljebeläggningshuvud (med valfri luftknivanordning)
Grundhuvudet är en viktig anordning för att säkerställa att papperet får ett enhetligt UV-skikt, vilket kan förbättra vidhäftningen mellan bläcket och UV-lacket.
Grundläggande beläggningshuvudenhet har följande funktioner:
Applicera basolja för att fylla kapillärerna på pappersytan;
Öka vidhäftningen mellan UV-beläggning och bläck; minska penetrationen av beläggningen för att bibehålla papperets rena vithet;
Spara förbrukningen av högkvalitativa oljeprodukter som dyr UV-olja, beröringsolja och filmersättande olja;
Löstagbar undre skrapa, lätt att rengöra och byta blad, och skrapa renare
Huvuddrivsystemet antar synkron remdrift, dubbellager tryckbeständig design, exakt och hållbar
Rullpappersfel, automatiskt stopp, automatiskt larm.
Gjutgods bearbetas i ett stycke, med stark styvhet, stabilitet och hållbarhet!
Utrustad med mycket känsligt luftknivssystem (tillval) lämpligt för både tjockt papper och tunn pappersbeläggning;
3. IR härdningssystem
Den vattenbaserade infraröda torktumlaren innebär att när infraröda strålar strålar ut till beläggningens yta reflekteras en del av den av beläggningens yta, och resten kommer in i beläggningen. För termisk energi höjs temperaturen på beläggningen, vilket har effekten att påskynda torkning.
(1) Den kan användas för torkning efter beläggning med vatten eller lösningsmedel, beläggningsvätska, etc.;
(2) Inuti ugnen finns en temperatursensor, när temperaturen i ljuslådan når det inställda värdet kommer den att hålla en konstant temperatur;
(3) Kylfläktsystem, papperet torkar snabbt och klibbar inte tillbaka; (4) Använd energibesparande torkningsmetod för varmluftscirkulation, vilket sparar mer elektricitet;
(5) Inget gripdons vakuumluftsug är fäst på papperet, och det är stabilt och går inte snett, flyter upp eller staplar papper;
(6) Teflontransportband: ingen deformation, inget motstånd, anti-ultraviolett, hållbart, automatiskt korrigeringssystem för transportband, stabilt och inget buller.
(7) IR-torkning består av 18 lampor uppdelade i 2 grupper (eller 3 UVs uppdelade i tre grupper), automatisk konstant temperaturinställning, oberoende temperaturkontroll;
(8) Det finns en säkerhetstråd under lampskärmen för att förhindra att papperet flyter eller att lampan brinner.
(9) Självsläckande funktion för transportband för att förhindra blockering och brand; (10) IR-torksystem, lätt torkning, som inte påverkas av ventilation, kan effektivt torka grundoljeskiktet på papperets yta och kommer inte att orsaka papperet att sträckas och deformeras av värme;
(11) Blastkylning har fördelarna med högt lufttryck, hög luftvolymkontrollstabilitet, lågt ljud och automatisk drift. Jämfört med traditionella fläktventilationssystem är torkhastigheten snabbare och effekten bättre.ï¼

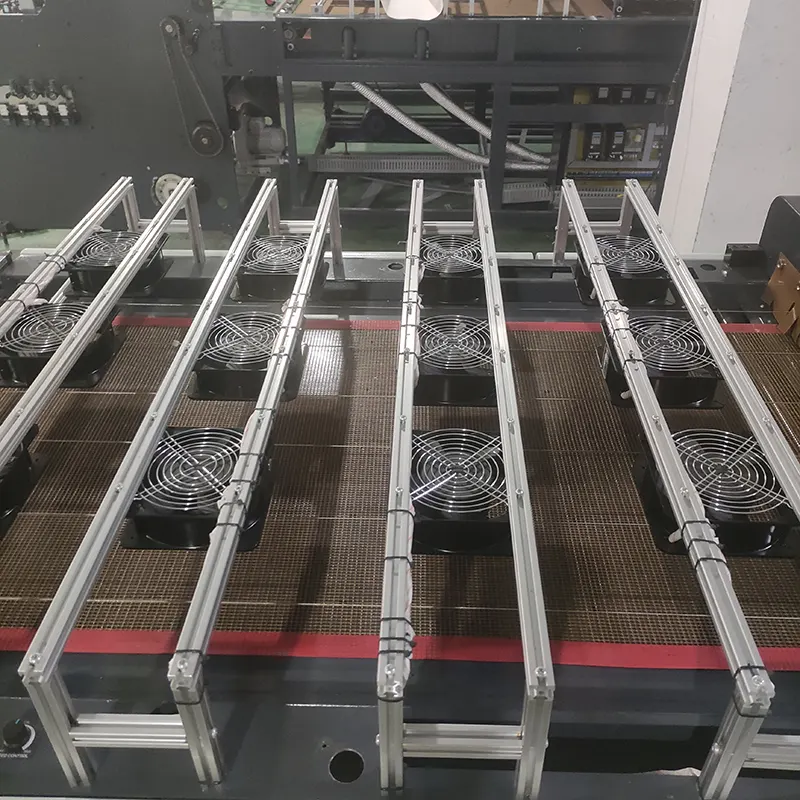

Huvuddelen av torktunneln antar infraröd torkning och fläktkylning, vilket har bättre kyleffekt, mer energibesparing och energibesparing.
4. Anilox rullbeläggningshuvud (med valfri luftkniv)
Oljebeläggningsmaskinen hänvisar till processen att belägga glasfärgen på ytan av trycksaken och utjämna och torka den.
(1) Ytoljebeläggningsvärd, med mycket känsligt luftknivssystem, datorkontroll (tillval) lämplig för tjockt papper och tunt papper
Beläggning med dubbla ändamål;
(2) Avancerat och säkert automatiskt övervaknings-, avstängnings- och larmsystem för beläggning av rullpapper.
(3) Låghastighets jogg-felsökning, efter bearbetning av rullpapperet matas papperet ut;
(4) Ingen gripare vakuumluftsug, fäster på papper, inte krokig;

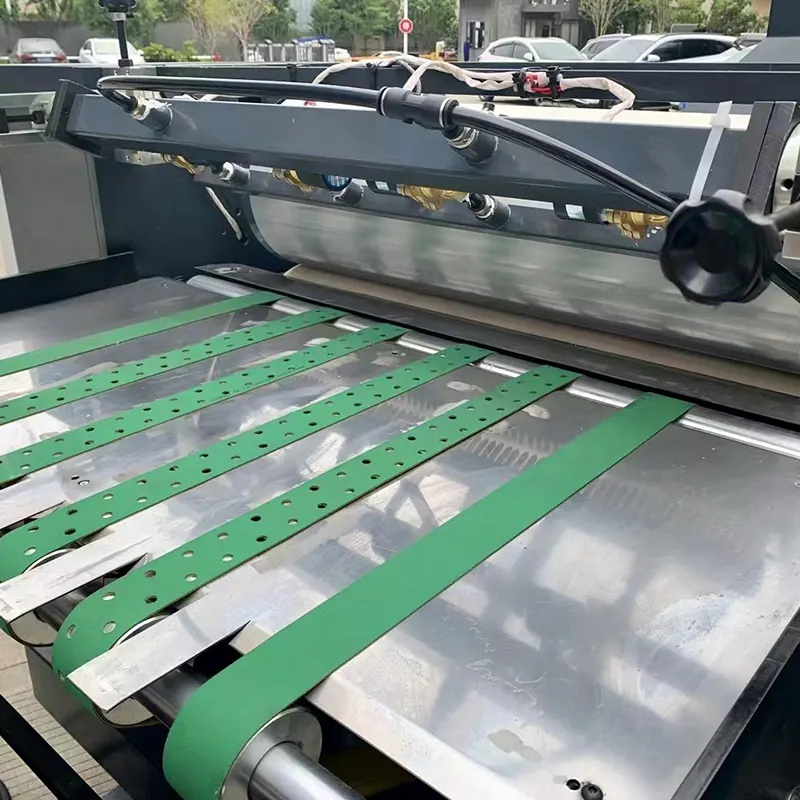

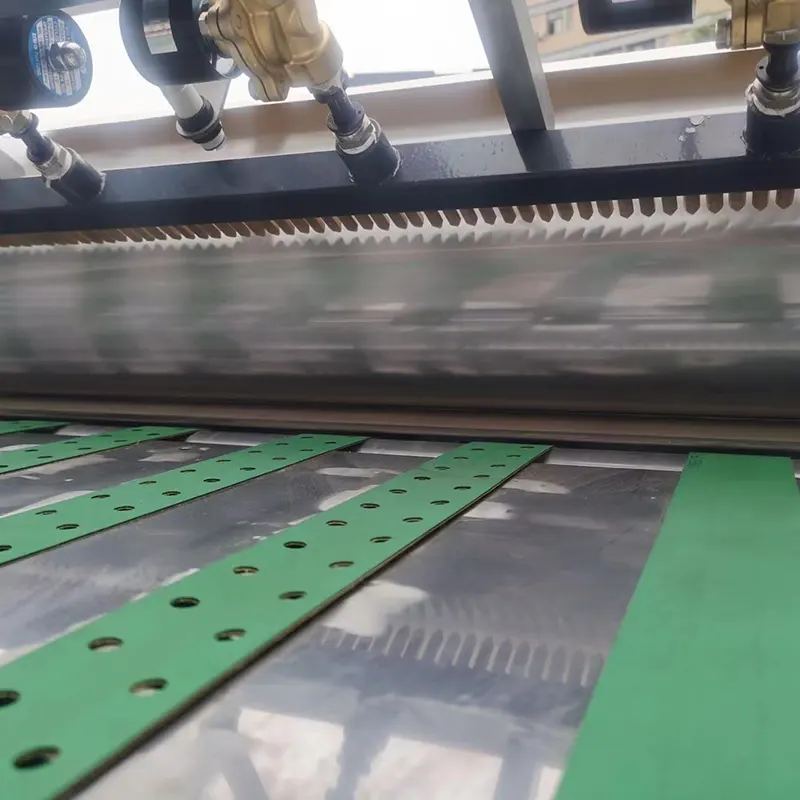

(5) Nyutvecklad aniloxvals med stor diameter kräver inte överföring av gummirullen, vilket kan säkerställa tjockleken och enhetligheten hos oljan på papperet
(6) Övre och nedre rullar med originalteknik drivs av oberoende motorer, utan mekaniska mellanrum, vilket kan säkerställa att det inte finns några streck i beläggningen.
(7) Den slutna skrapan används för att cirkulera oljan inuti oljekretsen utan utflöde av olja, vilket effektivt kan minska oljeförlust och förångning.
5. Andra IR-ugnen (som punkt 3)
6. Automatiskt leveranssystem
Den automatiska pappersleveransmaskinen är utrustad med en fläktkyld papperspressstruktur, som perfekt kan leverera papperet under maskinens höghastighetsdrift, vilket säkerställer att papperet levereras snyggt.
(1) Bältet levereras med låg ljudnivå och de övre och nedre tryckskenorna är utformade för att säkerställa smidig och smidig leverans.
(2) Vakuumsugpappersstabiliseringsanordning för att hålla papperet stabilt; för att undvika krullning av tunn pappersbeläggning,
(3) Leveransbordet kan höjas och sänkas manuellt;
(4) De övre och nedre skyddsanordningarna för leveransbordet; (5) Automatisk sänkningsanordning för leveransbordet och leveransgränsen för pappersstopp och larmsystem;
(6) Kumulativt antal automatiskt bestrykningspapper;
(7) Slumpmässig automatisk sorteringsanordning för papper och programmerat kontroll- och larmsystem;
(8) Med hjälp av höghastighets pneumatiskt fotoelektriskt papperstagningssystem för ett ark är papperet exakt och snyggt;
